| LAS MEDIDAS PUEDEN VARIAR SEGÙN LA PARTIDA | ||||||
|---|---|---|---|---|---|---|

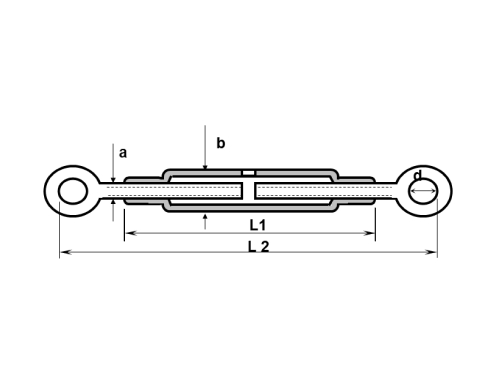

| Diámetro vástago | Largo | Largo | Largo | Ø Caño | Ø Ojo | |
| (a)mm | (a)" | Tubo (L1) | Cerrado (L2) | Abierto | Caño (b) | ojo (d1) |
| 12 | 1/2 | 125 | 196 | 301 | 26,7 | 19 |
| 16 | 5/8 | 205 | 294 | 435 | 26,7 | 22 |
| 20 | 3/4 | 225 | 352 | 520 | 33,4 | 25 |
| 22 | 7/8 | 300 | 391 | 600 | 33,4 | 30 |
| 24 | 1" | 400 | 610 | 930 | 42,20 | 35 |
| 33 | 1 1/4" | 450 | 750 | 1080 | 60,30 | 45 |
| 39 | 1 1/2" | 500 | 840 | 1220 | 73,00 | 51 |
| 45 | 1 3/4" | 550 | 970 | 1380 | 73,00 | 60 |
| 52 | 2" | 600 | 1050 | 1470 | 88,90 | 70 |
