| LAS MEDIDAS PUEDEN VARIAR SEGÙN LA PARTIDA | ||||
|---|---|---|---|---|

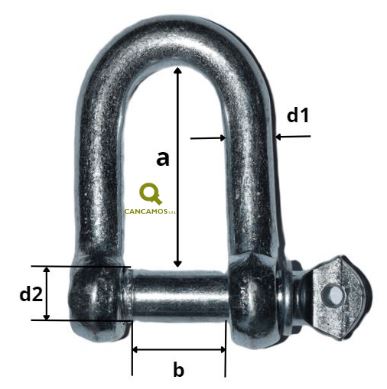

| Cuerpo Ø d1 mm | Rosca Ø d2 mm | Altura libre a mm | Boca libre b mm | Carga de trabajo Kgrs |
| 5 | 5 | 19 | 10 | 75 |
| 6 | 6 | 25 | 13 | 120 |
| 8 | 8 | 32 | 17 | 250 |
| 10 | 10 | 37 | 20 | 500 |
| 11 | 11 | 43 | 21 | 600 |
| 12 | 12 | 44 | 22 | 800 |
| 14 | 14 | 52 | 28 | 900 |
| 16 | 16 | 62 | 31 | 1100 |
| 20 | 20 | 74 | 38 | 1600 |
| 22 | 22 | 82 | 40 | 2200 |
| 24 | 24 | 102 | 50 | 3000 |
| 28 | 28 | 120 | 60 | 3600 |
| 32 | 32 | 135 | 64 | 4500 |
| 38 | 38 | 158 | 75 | 6500 |
