COEFICIENTE 4:1
Ensayado a 2.5 veces su carga de trabajo
100% Ensayado con Magnaplux
Acero Forjado
Grado 100

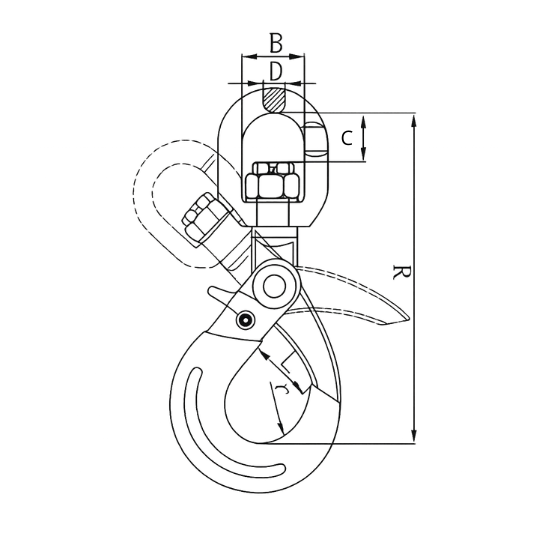

| TIPO EN MM | DIMENSIONES EN MM | CARGA DE TRABAJO TN | |||||
|---|---|---|---|---|---|---|---|
| L | R | r | B | C | D | ||
| 8 | 33,7 | 182 | 21 | 35 | 25,4 | 12,7 | 2,5 |
| 10 | 43,1 | 215,5 | 27,5 | 42 | 32,2 | 15 | 4 |
| 13 | 50,9 | 265,5 | 33,6 | 49 | 43 | 17,5 | 6,7 |
| 16 | 61,6 | 323,3 | 41,5 | 61 | 55 | 21,5 | 10 |
